变频串联谐振耐压试验装置研究成果

时间: 2017-09-03 22:20 点击:
      近年来,变频串联谐振耐压试验装置在电力电缆经常作为发电厂、变电所及工矿企业的动力引入线,在城乡电网中大量使用,变频串联谐振耐压装置在国际和国内已有越来越多的交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。交联电缆在投运前的试验项目上由于被试设备容量较大的原因,有的地方仍在沿袭使用直流耐压的试验方法。近年来国际、国内的很多研究机构的研究成果表明直流试验对交联聚乙烯电缆有不同程度的损害。

     为保障交联电缆的安全运行,对电缆的交接和预防性试验做出了新的规定,即用交流耐压试验替代原来的直流耐压试验,以避免直流试验对电缆造成损伤,保证电缆安全可靠运行。 串联谐振耐压试验是利用电抗器的电感与被试品电容实现串联谐振,这已经成为当前高电压试验的新的方向和潮流,在国内外得到了广泛应用。

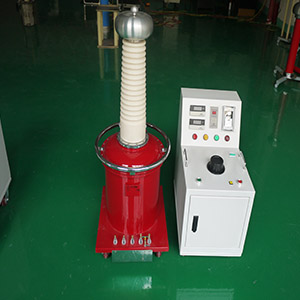

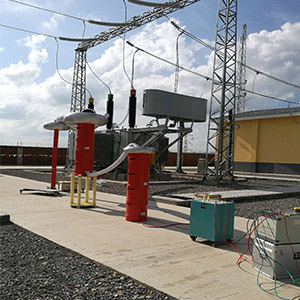

  串联谐振耐压试验设备                                        工频耐压试验装置
     串联谐振有调感式和调频式两种:调感式采用可调节铁芯气隙的电抗器,通过调节电感量,使回路处于工频谐振状态。其缺点是噪音大、机械结构复杂,设备笨重,搬运困难。
调频式采用固定电感电抗器,通过调节激励电源的频率使其与试验回路的固有频率相同,串联回路达到谐振状态,从而在被试品上产生高电压或大电流,实现对被试品耐压试验的目的。其特点是试验设备体积小、重量轻,品质因数高,使用方便。

     大家知道,如上所述的电力设备其交接或预防性试验用工频进行交流耐压试验是最好的,但由于试品电容量大,需要的设备功率庞大而无法进行现场试验,可替代的调感式串联谐振试验也由于设备大且复杂仅用于对发电机定子的耐压试验和实验室。70年代末,国外电力部门发现了直流耐压试验对橡塑绝缘是无效的且具有危害性,所以,目前,国内已不推荐甚至禁用直流法做XLPE电缆试验。

     目前,在中低压电缆上国外已使用超低频电源进行耐压试验。但由于此类的电压等级偏低,尚不能用于110kV及以上的高压电缆试验。在国内,对于低压电缆,这种方法也使用过,但由于试验设备的原因,没能得到大面积的推广。而近些年由于城、农网建设改造的进行,XLPE交联电缆越来越多,仅仅靠直流耐压试验后就将电缆投入运行,而在运行电压下发生电缆或电缆头击穿的事例也时有发生。所以,大家都在探索变频串联谐振耐压试验装置试验方法。
