在现代电力系统中，从发电厂的高压发电机到变电站的变压器，再到城市电网中的电缆，各类电气设备的绝缘性能直接关系到电力系统的安全稳定运行。一旦设备绝缘出现问题，轻则导致停电事故，重则可能引发火灾甚至人员伤亡。而变频串联谐振装置，正是用于检测这些电气设备绝缘性能的关键设备。

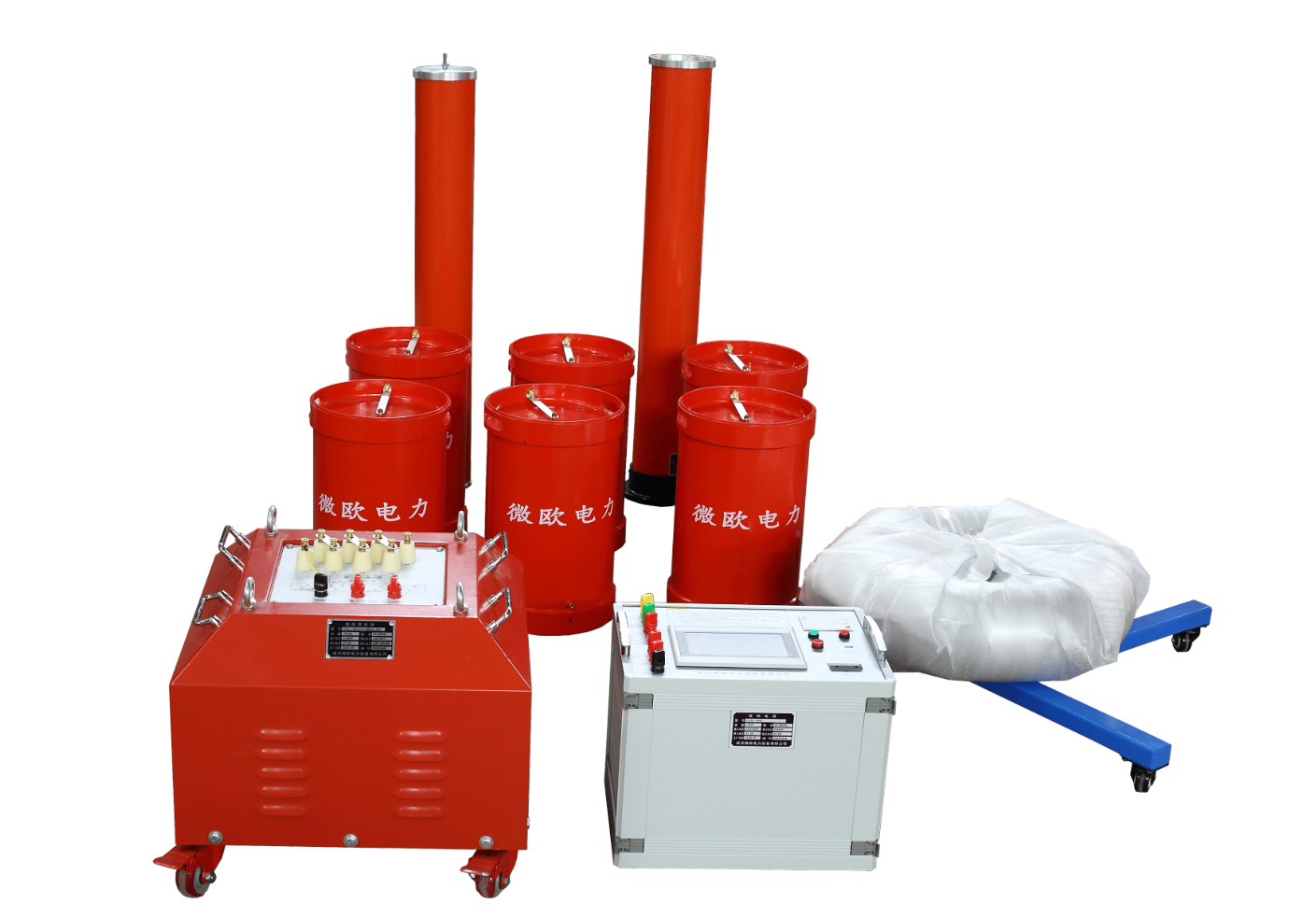

变频串联谐振装置实物图

变频串联谐振装置的基本原理

变频串联谐振装置基于串联谐振电路的原理工作。在由电感（L）和电容（C）组成的串联电路中，当满足特定条件时，电路会发生谐振现象。具体来说，当电源频率f等于电路的谐振频率f₀=1/(2π√LC)时，电路的阻抗达到最小值，电流达到最大值。此时，电容和电感上的电压会大幅升高，且相位相反。

在实际应用中，变频串联谐振装置通过调节变频电源的输出频率，使电抗器（提供电感L）与被试品（如电缆、变压器等，其绝缘部分可等效为电容C）组成的串联回路发生谐振。在谐振状态下，励磁变压器将电压初步升高后施加到电抗器和被试品上，由于谐振的作用，较小的电源输出电压就能在被试品上产生较高的试验电压，从而满足对设备绝缘性能的检测要求。

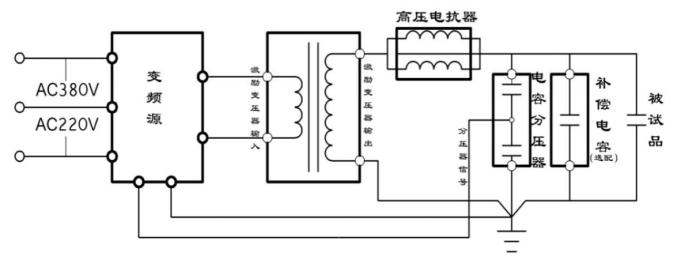

变频串联谐振装置接线示意图

变频串联谐振装置的组成

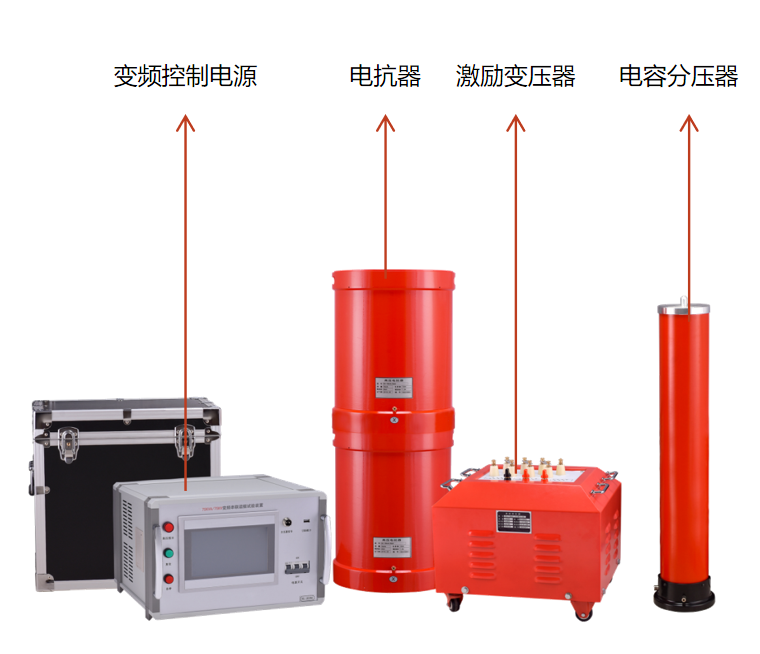

变频串联谐振装置主要由变频控制电源、电抗器、激励变压器、电容分压器等部分组成。

变频控制电源：它是整个装置的核心控制部分，能够精确调节输出电压的频率和大小。通过改变频率，使回路达到谐振状态；通过调节输出电压，控制被试品上的试验电压。

电抗器：与被试品串联，构成LC串联谐振电路。电抗器的电感值可根据被试品的电容值和所需的谐振频率进行选择和调整。

激励变压器：起到耦合信号及电压变换的作用。它将调频电源输出的较低电压升高到合适的水平，为串联谐振回路提供足够的能量。

电容分压器：用于测量被试品上的电压，并将测量信号反馈给调频电源，实现闭环控制，确保试验电压的准确性和稳定性。

变频串联谐振装置的优势

变频串联谐振装置凭借其独特的原理、先进的组成和显著的优势，在电力设备绝缘性能检测领域发挥着重要作用。随着电力行业的不断发展和对电气设备可靠性要求的不断提高，变频串联谐振装置的应用前景将更加广阔，为保障电力系统的安全稳定运行提供有力支持。
