蓄电池直流屏试验设备的选型与认识

时间: 2024-08-15 17:08 点击:

1一般 叫法  蓄电池组放电测试仪蓄电池组放电监测仪、电池组容量测试仪、蓄电池组容量快测仪、电池组负载仪 ,大电流放电器   充放电仪器就加充放电字之类的。

2. 电池类型 铅酸阀控蓄电池为主,锂电池为辅的(一般目前只在48v在部分城市试点)

AH  这个单位的意思:安时是衡量蓄电存有多少电荷的单位,具体来说,100AH意味着电池在10A安培的电流下可以持续工作10小时  ,国标0.1C放电,最大不超过0.25c放电,  放电的时候一般建议客户不超过这个值,或者按照负载实际电流放电核容。



3. 变电站、换流站、发电厂,ups系统 eps系统,银行 直流系统及其他电力工程中,为直流电源设备配备的蓄电池组容量进行现场检验以及相关检验的放电。

4. 周期: 一般目前安装验收前三充三放 ,或者一充一放 验收 按照10小时放电

运行后期按照:半年做一次维护性例行试验。

5.放电方式: 恒流放电为国标。    1分钟-99小时可选时长




6,蓄电池内阻测试仪: 直流放电法的测试阻值对比的一个对电池性能判断的设备,一般可推荐,或者客户指定。

7,蓄电池单体活化仪:主要用于单节电池的试验 2v 可以单节也可以 ,6节2v 一同使用,12v 为单节。

8,蓄电池充放电测试仪  一般为现场客户决定参数 ,放电电流和充电电流可以相等可以不一样可以任意搭配。

选购指南

1. UPS系统/光伏电池系统/银行直流系统/变电站直流供电系统/的电池组(直流系统)组电压值是多少?

*通信基站默认为48V系统,(部分是24V系统)

现场单节电池的节数和实际AH值? (电流的判断:一般为单节电池的AH除以10等于需要的电流,取整。例如 65AH  则6.5A ,一般取10A,20A,30A,

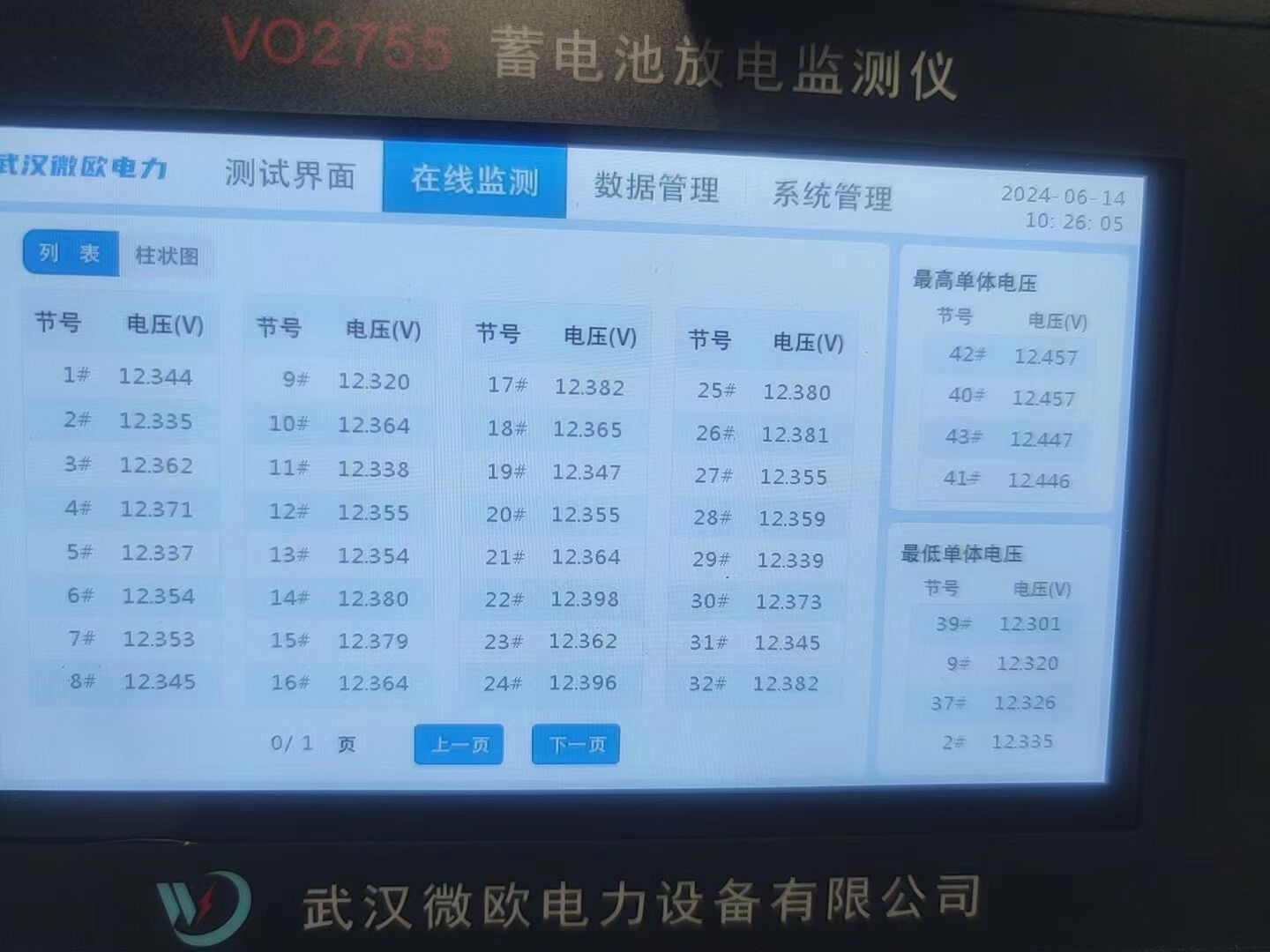

2. 测试的时候,需不需要每节电池电压的实时电压采集功能。:无线单体电压采集器 1拖12 节 ,如客户是220V系统104节2v电池则配 9套

3. 需要通用几种类型电压等级?   电流档位是任意可调节0.1A~X值

注:电压等级24V 使用在18-30V组压 ,起步60A-400A

电压等级48V 使用在40-60V组压    起步50A-400A

电压等级110V 使用在90-130V组压  起步20A-300A

电压等级220V 使用在180-260V组压 起步20A-300A

电压等级380V 使用在300-450V组压 起步10A-180A

电压等级480V 使用在400-560V组压 起步10A-150A

注意:如果一组客户参数110V及以上与上述组压使用范围不相同,有10v左右差额都是可以满足的,不影响价格。

2个电压兼容机48V兼容110V常见40--130V 这个电压区间,起步30A,上限为300A

        110V兼容220V,常见90-265V 这个电压区间

起步20A,上限为250A

       220V兼容380V, 常见180-450V 这个电压区间起步20A,上限为150A

380V兼容480V   视同300V-600V,起步20A,上限为150A



48V和220v 兼容也可以   48v和380v 也可以  任意电压组合搭配不通电流均可

-------上限值可以增加:具体看情况------

宽电压电池组10-100V,10-300V  ,300-600V,10-600V。110V都可以做。  常规电流10-300A, 大电压300A以上电流定制

宽电压类型注意事项:10-90V 区间 可以做一致化 。

充放电一体机:以下电流为最小   充电电流可以不等于放电电流,可以自由搭配。

1.48V系统起步充电单元配对为30A,50A,60A,80A,100A,120A,150A,200A,300A。

2.110V或220V系统起步充电单元配对,20A,30A,40A,50A,60A,80A,100A 。

3.380V系统起步充电单元配对20A,30A,40A,50A,60A,80A,100A 。

3.480V系统起步充电单元配对20A,30A,40A,50A,60A,80A,100A 。

4 110V兼容220V,充电单元起步20A,30A,40A,50a,60A,80A,100A

5 10V-300V,充电单元起步20A,,30A,40A,50A,60A,80A,100A

6  50-600V   充电单元起步20kw   kw除以电压等于电流





车企新能源放电仪:

一般就是 200V-500v区间 使用 配置的话配30a,50a 都够

车企 电池包pack厂 叉车厂用电池组,一般48V60v72v系统, 区间值上下乘以0.85,上限值x1.2就是区间电压,

这个可以做兼容机 也就是40-90V 规格电流40-300a都可以单电压也可以,60V50-70v),72v60-85v







3蓄电池的类型划分 ,一般分为2V  12V比较常用,变电站110kv以上,一般现场都是二次电源比较丰富,防范措施比较严格,目前整体规格大多数为2v且单颗AH数都比较大
