YDQ SF6充气式高压试验变压器
        YDQ SF6充气式高压试验变压器是电力设备检测及预防性试验所必备的试验设备。交直流输出可定制。电力预防性试验对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器和干式试验变压器无论在体积上、重量上还是在性能上都越来越不能满足现场工作的要求,六氟化硫气体具有优良的绝缘性能和灭弧性能及不可燃性,所以作为新的绝缘介质得到广泛的应用,YDQ系列SF6充气式试验变压器是电力设备检测及预防性试验所必备的试验设备。
扫一扫咨询

凡购买本产品的全国用户均可享受免费技术指导。
本产品三月包换、软件免费升级、终生维修服务。

厂家服务电话:(027) 8336 6620   13207103733
产品简介
      交流耐压气体试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的迅速发展,电力预防性试验对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器和干式试验变压器无论在体积上、重量上还是在性能上都越来越不能满足现场工作的要求,随着电力研究的进步,材料,工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域,六氟化硫气体具有优良的绝缘性能和灭弧性能及不可燃性,所以作为新的绝缘介质得到广泛的应用,YDQ系列SF6充气式试验变压器是电力设备检测及预防性试验所必备的试验设备。可做为无局放试验装置组合。
产品别称
       充气式试验变压器、电力高压充气式试验变压器、超轻型充气式试验变压器、串级式充气试验变压器、充气式试验变、充气变、充气试验变、交直流SF6气体试验变压器、高压充气式变压器、交流充气式试验变压器、直流充气式试验变压器、三相实验变压器、交直流试验变压器、超高压耐压测试设备、绝缘耐压仪
产品特点
1、充气式试验变压器体积小,重量轻(比同等级油浸试验变压器轻40%-65%)
2、洁净,无油污,勿需维护
3、不受恶劣气候环境影响,现场搬运勿须静止即可做试验
4、绝缘强度明显高于油浸试验变压器,电晕极小
5、无渗油现象及油污染,单台电压等级可达300KV
6、充气式试验变压器适用于现场工作及频繁移动的工作条件下使用

技术参数


规格

容量
KVA
低压侧 高压侧 测量变比 60分钟温升℃ 阻抗电压% 空载电流

质量
kg

外形尺寸
长Х宽Х高
mmХmmХmm
电压
V
电流
A
电压KV 电流
mA
1.5/50 1.5 200 7.5 50 30 500 50 10 <4 19.5 200Х275Х640
3/50 3 200 15 50 60 500 50 10 <4 27 240Х300Х690
5/50 5 200 25 50 100 500 50 10 <4 52 250Х355Х710
10/50 10 200 50 50 200 500 50 10 <4 80 260Х375Х750
15/50 15 400 37.5 50 300 500 50 8 <4 120 270Х420Х800
20/50 20 400 50 50 400 500 50 8 <4 140 285Х440Х820
30/50 30 400 75 50 600 500 50 8 <4 155 295Х386Х840
50/50 50 400 125 50 1000 500 50 8 <4 184 320Х416Х910
10/100 10 200 50 100 100 1000 50 10 <4 135 350Х475Х1300
10/120 10 200 50 120 83 1000 50 10 <4 135 350Х475Х1300
15/100 15 400 37.5 100 150 1000 50 8 <4 150 510Х390Х1320
20/100 20 400 50 100 200 1000 50 8 <4 215 540Х400Х1340
30/100 30 400 75 100 300 1000 50 8 <4 250 560Х410Х1360
50/100 50 400 125 100 500 1000 50 8 <4 290 600Х460Х1410
10/150 10 200 50 100 66.7 1500 50 10 <4 180 265Х380Х1750
15/150 15 400 37.5 150 100 1500 50 8 <4 200 510Х390Х1800
20/150 30 400 50 150 133.3 1500 50 8 <4 220 540Х415Х1800
30/150 30 400 75 150 200 1500 50 8 <4 280 560Х430Х1800
50/150 50 400 125 150 333.3 1500 50 8 <4 340 640Х490Х1850

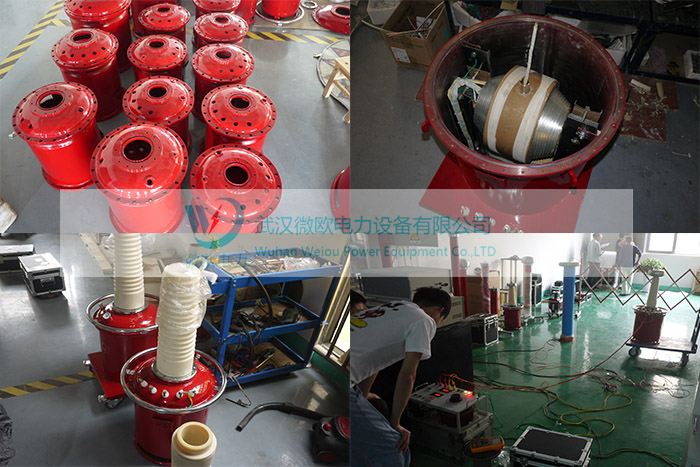

附:制造现场
