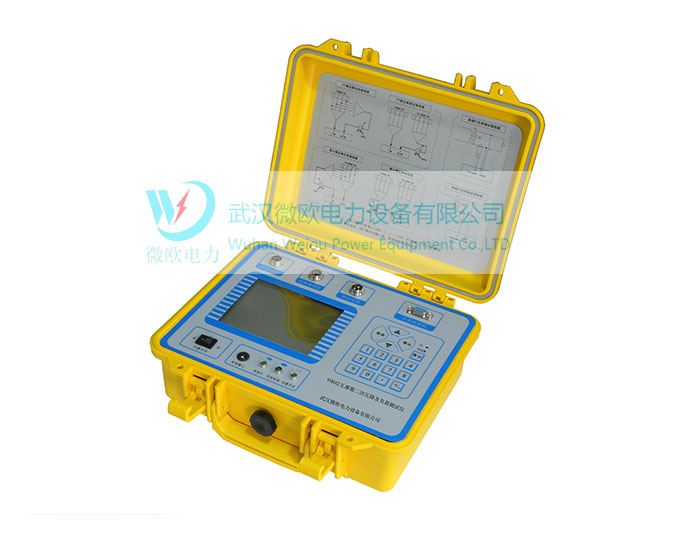

VOH42互感器二次压降及负荷测试仪
产品采用钳型电流互感器（钳表）对线路电流进行采样，方便用户使用。仪器采用大容量锂电池作为仪器工作电源，既可以保障系统安全又可以给仪器提供比较纯净的电源，避免现场电源干扰，保证测量精度。
扫一扫咨询 凡购买本产品的全国用户均可享受免费技术指导。
本产品三月包换、软件免费升级、终生维修服务。
产品简介
⑴.可以实现三相三线，三相四线、单相全自动测量；
⑵.使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；
⑶.仪器具有量程自动切换功能，保证测试精度；
⑷.采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；
⑸.测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。
⑹.采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。
⑺.采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。
⑻.负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。
⑼.作时间可以长达24小时（最长）。
⑽.附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。
⑾.仪器体积小，重量轻。
⑿ .极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳
⒀.能存储480组测量数据，断电后能保持十年
⒁.中文界面大屏幕显示，带有RS-232通讯接口
技术参数
环境条件
——温度：－10°C～40°C
——相对湿度：<85%（25°C）
——海拔高度：<2500m
——外界干扰：无特强震动、无特强电磁场
2、二次压降测试时仪器主要技术指标
⑴.测量范围：比差：0.001%～19.99% 角差：0.01’ ～599’
⑵.分 辨 率：比差：0.001% 角差：0.01’
⑶.仪器基本误差
——DX=±(2%×X+2%×Y)±2个字;
——DY=±( Y×2%+ X×2%×34.38)±2个字。
2个字——仪器的量化误差
⑷.电压表头准确度：0.5%
⑸.工作范围
——电压：(50～120)V
⑹.仪器指示动作值(提示错误)
——误差：比差大于20%或角差大于600’。
——电压：电压<2.0V。
3、PT二次负荷测试时仪器主要技术指标
⑴.PT二次负荷测试
——导纳测量范围:0.1ms—50.0ms
——导纳测量准确度:
——二次电压（50V－120V）
DX=±(2%×X+2%×Y)±2个字
DY=±(2%×X+2%×Y)±2个字
2个字——仪器的量化误差
注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。此时仪器量化误差为5个字
⑵.电压表头：0.5%
4、 CT二次负荷测试时仪器主要技术指标
——阻抗测量范围：0.1Ω—50.0Ω
——阻抗测量准确度：
DX=±(2%×X+2%×Y)±2个字
DY=±(2%×X+2%×Y)±2个字
2个字——仪器的量化误差
电流表头：1%
产品采用钳型电流互感器（钳表）对线路电流进行采样，方便用户使用。仪器采用大容量锂电池作为仪器工作电源，既可以保障系统安全又可以给仪器提供比较纯净的电源，避免现场电源干扰，保证测量精度。
功能特点⑴.可以实现三相三线，三相四线、单相全自动测量；
⑵.使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；
⑶.仪器具有量程自动切换功能，保证测试精度；
⑷.采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；
⑸.测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。
⑹.采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。
⑺.采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。
⑻.负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。
⑼.作时间可以长达24小时（最长）。
⑽.附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。
⑾.仪器体积小，重量轻。
⑿ .极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳
⒀.能存储480组测量数据，断电后能保持十年
⒁.中文界面大屏幕显示，带有RS-232通讯接口
技术参数
环境条件
——温度：－10°C～40°C
——相对湿度：<85%（25°C）
——海拔高度：<2500m
——外界干扰：无特强震动、无特强电磁场
2、二次压降测试时仪器主要技术指标
⑴.测量范围：比差：0.001%～19.99% 角差：0.01’ ～599’
⑵.分 辨 率：比差：0.001% 角差：0.01’
⑶.仪器基本误差
——DX=±(2%×X+2%×Y)±2个字;
——DY=±( Y×2%+ X×2%×34.38)±2个字。
2个字——仪器的量化误差
⑷.电压表头准确度：0.5%
⑸.工作范围
——电压：(50～120)V
⑹.仪器指示动作值(提示错误)
——误差：比差大于20%或角差大于600’。
——电压：电压<2.0V。
3、PT二次负荷测试时仪器主要技术指标
⑴.PT二次负荷测试
——导纳测量范围:0.1ms—50.0ms
——导纳测量准确度:
——二次电压（50V－120V）
DX=±(2%×X+2%×Y)±2个字
DY=±(2%×X+2%×Y)±2个字
2个字——仪器的量化误差
注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。此时仪器量化误差为5个字
⑵.电压表头：0.5%
4、 CT二次负荷测试时仪器主要技术指标
——阻抗测量范围：0.1Ω—50.0Ω
——阻抗测量准确度：
DX=±(2%×X+2%×Y)±2个字
DY=±(2%×X+2%×Y)±2个字
2个字——仪器的量化误差
电流表头：1%
