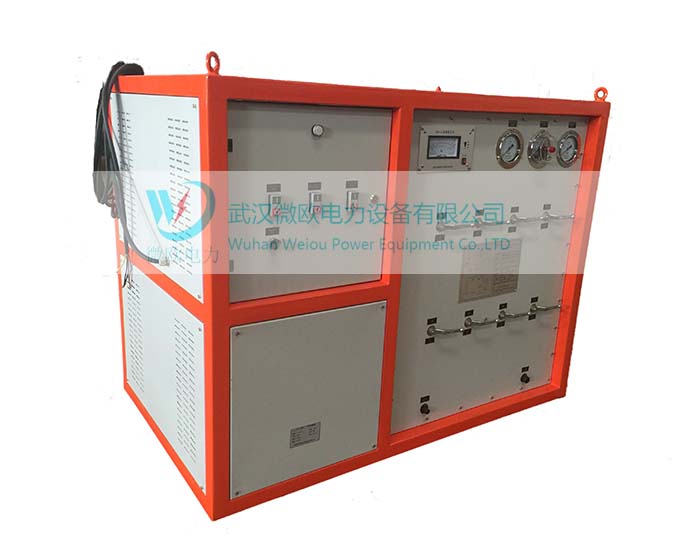

VOSHS-SF6气体回收装置110KV专用)
        VOSHS-SF6气体回收装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门, 对各种电器设备进行抽真空,对电器设备充入SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到气瓶。满足110-220KV 变电站断路器使用要求。
扫一扫咨询

凡购买本产品的全国用户均可享受免费技术指导。
本产品三月包换、软件免费升级、终生维修服务。

厂家服务电话:(027) 8336 6620   13207103733
产品简介
(1)设计先进,功能齐全,结构合理,操作简洁明了。
(2)压缩系统:采用SF6封闭耐氟压缩机,无泄漏。
(3)抽真空系统采用双级旋片式真空泵,在系统中设有自动防止返回油装置。
(4)净化系统采用美国EMERSON公司原理过滤器,过滤器采用电加热及内装高效吸附剂,净化效果更显著(无需频繁更换吸附剂)。
(5)装置电气系统三相电源自动确认、断相自动保护。
(6)装置控制系统采用新技术的SF6专用阀门
(7)贮存系统  100L  5MPa
(8)设备采用移动式,。

性能指标
(1)型式:移动式、
(2)工作原理
a、使用压缩机压缩SF6气体。
b、干燥器辅助气体回收和回充。
c、充气时经缓冲气化充入。
(3)工作环境温度:  -10℃--- +40℃
(4)主要性能及技术参数
1、装置极限真空度<10Pa  (真空泵极限真空度小于0.05Pa)
2、装置抽真空速率44-60m3/h  可选
3、装置充气初压力<133 Pa(用户要求自定)
4、装置充气终压力≤0.8M Pa
5、装置充气速率>10m3/h
6、装置回收初压力≤0.8M Pa
7、装置回收终压力<0.005MPa
8、装置回收速率12m3/h
9、装置年泄漏率<1%
10、装置贮罐最高设计压力5M Pa
11、贮罐容积100L 100KG(液态)
  12、外形尺寸约1500mm×1100mm×1400mm
13、贮存方式:汽液态
14、噪声≤75dB声压级
15、干燥过滤器再生方式:真空再生加热活化处理
16、电源:交流三相380V±10%、50HZ
17、装置总功率<8KW
18、装置重量:650公斤
19、净化:微水40PPm,油份5PPm,微尘≤1微米

主要组成部件及功能
   装置的主要功能件有压缩机、真空泵、干燥过滤再生器、净化器、过滤器、管道、阀门、仪表、电气控制以及结构件,框架面板、走轮等。

主要部件配置参数
1、SF6压缩机:H281CC    封闭耐氟压缩机    欧洲原装进口 意大利  DORIN
b:大排气压力:3Mpa
c:吸气压力:53Kpa
d:吸气压力:0.35~0.8 Mpa
e:功率:3KW
f:电源:380V  50HZ
2、抽真空系统采用双级旋片式真空泵  德国独资  BAOSI    BSV40
a:真空泵采用风冷式可长期运行
b:抽真空速率44-60m3/h
c:真空度0.5pa
3、过滤系统(净化系统:采用美国进口EMERSON-D48-H48滤芯,过滤器双级过滤,真空活化自再生处理)
4、SF6阀门:3-365R01  德国独资  DN15 不锈钢 SF6专用
5、压力表、真空表: 上海古北  Y-100    热偶真空计
6、装置保修一年,终身维护
7、冷凝系统:上海澳新 LN-28。
